UHF系列射频同轴连接器



* 型号:UHF-C-J3   * 型号:UHF-C-K3   * 型号:UHF-C-K5   * 型号:UHF-C-KF3   * 型号:UHF-KY3   * 型号:UHF-J3   * 型号:UHF-J10D   * 型号:UHF-KF   * 型号:UHF-KF-1   * 型号:UHF-KF-2   * 型号:UHF-KY   * 型号:UHF-KK   * 型号:UHF-KKF   * 型号:UHF-KKY   * 型号:UHF-JKW   * 型号:UHF-KJK


- 产品说明

UHF 系列是一种对阻抗匹配无严格要求的,采用端齿啮合的连接器.一般装置设计用至500MHz时运作良好。该产品特别适用在所有民用波段通讯系统、闭路电视、车载无线电装置、船舰对岸通讯,登陆降落系统及地面控制装置等。其特点是抗振性好,连接可靠,性能稳定。

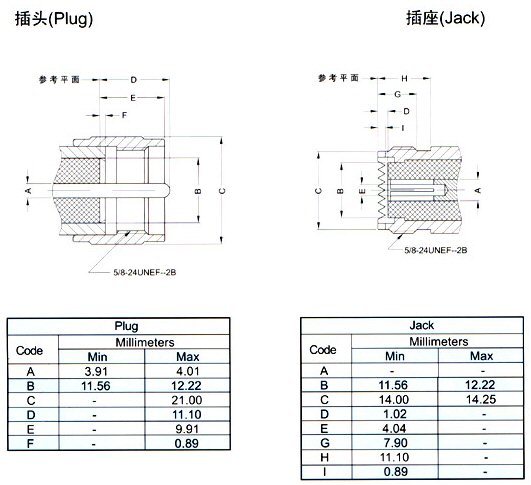

- 界面尺寸


- 主要技术特性

温度范围               -40~+85°C
特性阻抗               无恒定常数 Non-constant
频率范围               DC~300 MHz
工作电压               750V max (有效值)
耐    压               2000V rms (海平面有效值)
接触电阻
内导体之间             ≤ 5 mΩ
外导体之间             ≤ 5 mΩ
绝缘电阻               ≥ 5000 MΩ
耐用性                 ≥500次

- 材料与涂覆

壳体         黄铜              镀亮镍
插针         黄铜              镀金或银
插孔         铍青铜            镀金或银
绝缘体       聚四氟乙烯或聚乙烯
压接套       铜合金            镀亮镍
o型密封件    硅橡胶6146

- 适用技术标准

IEC 60169-12;
GB/T 15888.
