FME系列射频同轴连接器



* 型号:FME-C-J1.5   * 型号:FME-C-J3   * 型号:FME-C-JY1.5   * 型号:FME-C-J1.5-1   * 型号:FME-C-J0.8   * 型号:FME-C-J0.8-A   * 型号:FME-C-K1.5   * 型号:FME-C-K3   * 型号:FME-C-JY   * 型号:FME-50JJ   * 型号:FME-50KK


- 产品说明

 FME系列产品连接螺纹为M8X0.75,又称SAP连接器,适用频率为3GHz的电子仪器、移动通讯、天线系统作信号传输连接射频同轴电缆用。

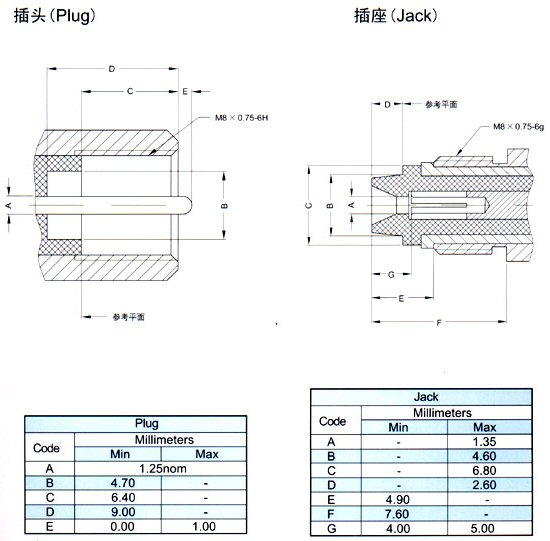

- 界面尺寸


- 主要技术特性

温度范围             -65~+155°C (PE Cable -40~+85°C)
特性阻抗             50Ω
频率范围             DC~3GHz
工作电压             500V max (有效值)
耐    压             1000V rms (海平面有效值)
接触电阻
内导体之间           ≤ 10 mΩ
外导体之间           ≤ 5 mΩ
绝缘电阻             ≥ 5000 MΩ
插入损耗             ≤ 0.15 dB/2GHz
电压驻波比           直式      ≤ 1.20
                     弯式      ≤ 1.25
耐用性               ≥500次 (cycles)

- 材料与涂覆

壳体       黄铜                 镀亮镍
插针       黄铜                 镀硬金
插孔       铍青铜或锡青铜       镀硬金
绝缘体     聚四氟乙烯
压接套     铜合金               镀镍或镀金

- 适用技术标准
