BNC系列射频同轴连接器



* 型号:BNC-C-J1.5   * 型号:BNC-C-J2   * 型号:BNC-C-J3/J5   * 型号:BNC-C-J7   * 型号:BNC-KY3/KY5   * 型号:BNC-C-K3-1   * 型号:BNC-C-K3-2   * 型号:BNC-C-KF1.5   * 型号:BNC-C-KY1.5-2   * 型号:BNC-C-KY1.5-3   * 型号:BNC-C-JW1.5   * 型号:BNC-C-JW3   * 型号:BNC-C-K5   * 型号:BNC-C-KF1.5-1   * 型号:BNC-C-KY0.8   * 型号:BNC-C-KY1.5   * 型号:BNC-C-KY0.8-1   * 型号:BNC-J-FC   * 型号:BNC-C-J2-1/J3-2   * 型号:BNC-C-K2-1/K3-2   * 型号:BNC-JS2-1/JS3   * 型号:BNC-KS3   * 型号:BNC-K-FC   * 型号:BNC-JE   * 型号:BNC-JE-3   * 型号:BNC-KE   * 型号:BNC-KE-1   * 型号:BNC-KE-3   * 型号:BNC-KE-5   * 型号:BNC-J15-T   * 型号:BNC-KE-10   * 型号:BNC-KWE-5   * 型号:BNC-JF   * 型号:BNC-50JF-1   * 型号:BNC-50KF-1   * 型号:BNC-50KF-3   * 型号:BNC-50KF-5   * 型号:BNC-50KWF   * 型号:BNC-50KY   * 型号:BNC-50KY-1   * 型号:BNC-50KY-2   * 型号:BNC-50KY-3   * 型号:BNC-50KF-4   * 型号:BNC-50KF-5   * 型号:BNC-50KWF   * 型号:BNC-50KY   * 型号:BNC-50KY-1   * 型号:BNC-50KY-2   * 型号:BNC-50KY-3   * 型号:BNC-KY175   * 型号:BNC-J-15-T   * 型号:BNC-J175   * 型号:BNC-J-1   * 型号:BNC-K-L   * 型号:BNC-K-1   * 型号:BNC-50KK   * 型号:BNC-50JJ   * 型号:BNC-50KKF   * 型号:BNC-50KJK   * 型号:BNC-50KKK   * 型号:BNC-C-75J1.5   * 型号:BNC-C-75J2-1   * 型号:BNC-C-75J2-2   * 型号:BNC-C-75J3/75J5/75J7   * 型号:BNC-C-75JW5   * 型号:BNC-C-75KY3   * 型号:BNC-75J3/J4/J5   * 型号:BNC-75J7   * 型号:BNC-75KF3/4/5   * 型号:BNC-75KY3/4/5   * 型号:BNC-KWE-6


- 产品说明

BNC系列是一种卡口连接射频同轴连接器。它具有连接迅速,接触可靠等特点,广泛应用于无线电设备和电子仪器领域连接射频同轴电缆。

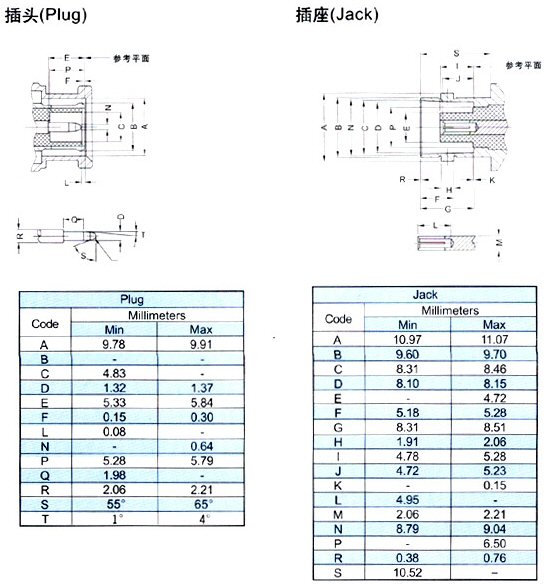

- 界面尺寸


- 主要技术特性

温度范围                -65~+165°C (PE Cable  -40~+85°C)
振    动                MIL-STD-202, Method 213
特性阻抗                50Ω, 75Ω
频率范围                DC~4GHz
工作电压                500V max (有效值)
耐    压                1500V rms (海平面最小值)
接触电阻
内导体之间              ≤ 1.5 mΩ
外导体之间              ≤ 1 mΩ
绝缘电阻                ≥ 5000 MΩ
电压驻波比     直式     ≤ 1.22
               弯式     ≤ 1.30
耐用性                  ≥500次(cycles)

- 材料与涂覆

壳体            黄铜          镀亮镍
插针            黄铜          镀硬金或银
插孔            铍青铜        镀硬金或银
弹性接触件      铍青铜        镀硬金或银
绝缘体          聚四氟乙烯
压接套          铜合金        镀镍或镀金
o型密封件       硅橡胶 6146



- 适用技术标准

MIL-C-39012;
CECC 22120;
IEC 60169-8.
