7/16 (L29) 系列射频同轴连接器



* 型号:7/16-J3   * 型号:7/16-J7   * 型号:7/16-J-1/2   * 型号:7/16-J-1/2-1   * 型号:7/16-J-1/2-50A   * 型号:7/16-J-1/2-AN   * 型号:7/16-J-1/2AN4A   * 型号:7/16-J-1/2AN4B   * 型号:7/16-J-1/2AN4B-1   * 型号:7/16-J-1/2AN4B-2   * 型号:7/16-J-7/8   * 型号:7/16-J-15/8   * 型号:7/16-K3   * 型号:7/16-KF3   * 型号:7/16-K7D   * 型号:7/16K-1/2   * 型号:7/16-K-1/2-AN4B   * 型号:7/16-KF-1/2   * 型号:7/16-K-7/8   * 型号:7/16-K-15/8   * 型号:7/16-JB3   * 型号:7/16-KFB3   * 型号:7/16-KFB3-1   * 型号:7/16-KWFB3   * 型号:7/16-50JF   * 型号:7/16-50KF   * 型号:7/16-50KF-1   * 型号:7/16-50KF-2   * 型号:7/16-50KF-3   * 型号:7/16-50KF-10   * 型号:7/16-50KF-11   * 型号:7/16-50KF-12   * 型号:7/16-KY3   * 型号:7/16-50JJ   * 型号:7/16-50KK   * 型号:7/16-55KKF


- 产品说明

7/16(L29)型连接器具有螺纹连接机构,其特点是功率、容量大,电压驻波比小,三阶交调性能优越,气密性好,可供广播、电视天线系统、跳线连接以及微波通讯系统主馈电缆连接用。

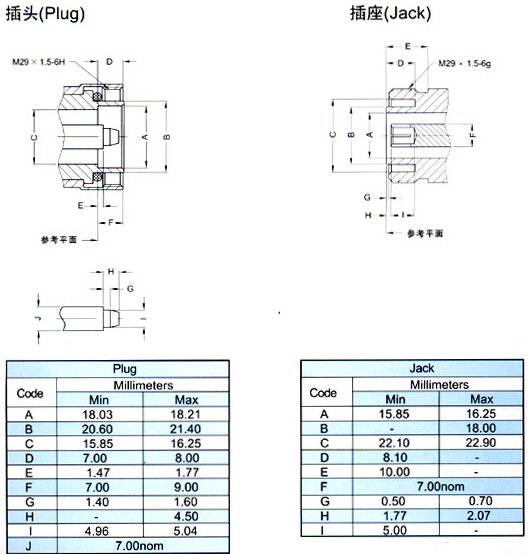

- 界面尺寸


- 主要技术特性

温度范围             -40~+85°C
振    动             100m/s2 (10~500Hz)
特性阻抗             50Ω
频率范围             DC~7.5GHz
工作电压             2700V max (有效值)
耐    压             4000V rms (海平面在效值)
接触电阻
内导体之间           ≤ 0.4 mΩ
外导体之间           ≤ 1.5 mΩ
绝缘电阻             ≥ 10000 MΩ
平均功率             3KW  max
插入损耗             0.15dB (7.5GHz max)
电压驻波比      直式    ≤ 1.10
                弯式    ≤ 1.25
三阶交调        3rd order at 2x20w  ≥160 dBC typ
耐用性                  ≥500次(cycles)

- 材料与涂覆

壳体                 无磁性黄铜              镀银或三元合金
插针                 无磁性黄铜              镀硬金
插孔                 铍青铜或锡青铜          镀金或银
弹性接触件           铍青铜或锡青铜          镀银或三元合金
绝缘体               聚四氟乙烯
压接套               铜合金                  镀镍
o型密封件            硅橡胶6146


- 适用技术标准

CECC 22190;
IEC 60169-4;
DIN 47223.
