MCX 微型射频同轴连接器



* 型号:MCX-CJW1.53   * 型号:MCX-C-JW1.5   * 型号:MCX-C-J3   * 型号:MCX-JB2   * 型号:MCX-C-J3   * 型号:-1.5电缆接头(方)   * 型号:MCX-JWB3   * 型号:MCX-JWB2   * 型号:MCX-JWB3   * 型号:MCX-KE-2   * 型号:MCX-KWE   * 型号:MCX-KE   * 型号:MCX-JB2   * 型号:-1.5电缆接头(圆)   * 型号:MCX-KWE-1


- 产品说明

MCX 系列射频连接器是一种小型推入自锁式连接器,它具有体积小、重量轻、结构紧凑的特点。可用于对体积、重量及安装方式有要求的小型电子设备或网络系统。

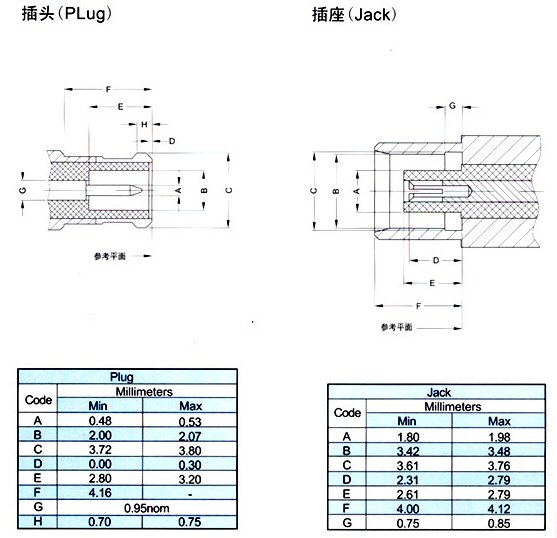

- 界面尺寸


- 主要技术特性

温度范围   -65~+165°C
特性阻抗   50Ω, 75Ω
频率范围   DC~6GHz
工作电压   250V (50Ω)  170V (75Ω)
耐    压   750V (50Ω)  250V (75Ω)
接触电阻
内导体之间  ≤ 5 mΩ
外导体之间  ≤ 2.5 mΩ
绝缘电阻   ≥ 1000 MΩ
电压驻波比    直式  ≤1.15
              弯式  ≤1.25
耐用性 ≥500次(cycles)

- 材料与涂覆

壳体         黄铜          镀硬金
插针         黄铜          镀硬金
插孔         铍青铜        镀硬金
弹性接触件   铍青铜        镀硬金
绝缘体       聚四氟乙烯
压接套       铜合金        镀镍或镀金
o型密封件    硅橡胶 6146

- 适用技术标准

CECC 22220;
IEC 61169-36.
