TNC系列射频同轴连接器



* 型号:TNC-C-K1.5   * 型号:TNC-C-JW3   * 型号:TNC-C-J3/J5   * 型号:TNC-C-KY1.5   * 型号:TNC-C-KY3   * 型号:TNC-C-JW1.5   * 型号:TNC-C-J1.5   * 型号:TNC-J3-1   * 型号:TNC-J3   * 型号:TNC-J5D   * 型号:TNC-K5D   * 型号:TNC-JF-25   * 型号:TNC-J7D   * 型号:TNC-50KF-6   * 型号:TNC-50KF-1   * 型号:TNC-50KF-1X   * 型号:TNC-50KF-2   * 型号:TNC-50KF-3   * 型号:产品型号:TNC-50KF-4   * 型号:TNC-50KF-5   * 型号:TNC-J3-2   * 型号:TNC-50KF-6   * 型号:TNC-JY   * 型号:TNC-KY   * 型号:TNC-50JJ   * 型号:TNC-50KK   * 型号:TNC-50KKF   * 型号:TNC-50KKF-1   * 型号:TNC-50JKW   * 型号:TNC-50KJK   * 型号:TNC-50KKK   * 型号:TNC-K-FC   * 型号:TNC-J-FC


- 产品说明

TNC系列产品是一种螺纹连接式射频同轴连接器,它具有工作频带宽、连接可靠、抗振性能良好等特点,可供无线电设备和仪器中连接电缆用。

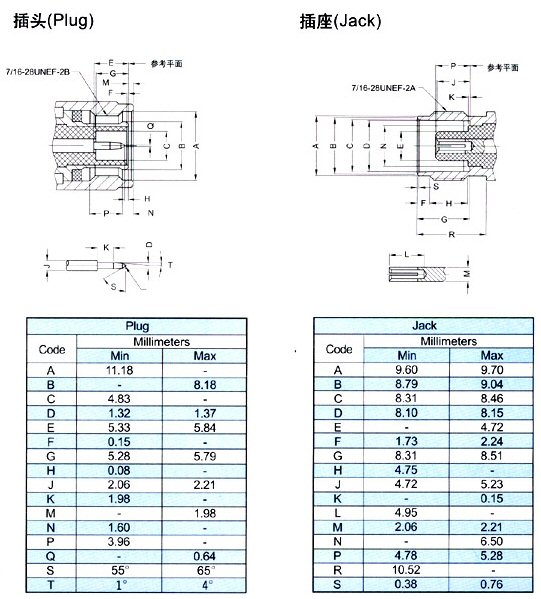

- 界面尺寸


- 主要技术特性

温度范围              -65~+165°C (PE Cable -40~+85°C)
振    动               MIL-STD-202, Method 213
特性阻抗               50Ω
频率范围               DC~11GHz
工作电压               500V max (有效值)
耐    压               1500V rms (海平面最小值)
接触电阻
内导体之间             ≤ 1.5 mΩ
外导体之间             ≤ 1 mΩ
绝缘电阻               ≥ 5000 MΩ
电压驻波比    直式     ≤ 1.22
              弯式     ≤ 1.30
耐用性                 ≥ 500次(cycles)

- 材料与涂覆

壳体             黄铜          镀亮镍
插针             黄铜          镀硬金或银
插孔             铍青铜        镀硬金或银
弹性接触件       铍青铜        镀硬金
绝缘体           聚四氟乙烯
压接套           铜合金        镀镍
o型密封件        硅橡胶 6146

- 适用技术标准

MIL-C-39012;
CECC 22200;
IEC 60169-17.
