1.6/5.6(L9)系列射频同轴连接器



* 型号:L9-C-75J-3   * 型号:L9-C-75J-4   * 型号:L9-C-75K-3   * 型号:L9-C-75K-4   * 型号:L9-C-75K-4-1   * 型号:L9-C-75K-5   * 型号:L9-C-75KY-5   * 型号:L9-75KY   * 型号:L9-75KY-1   * 型号:L9-75JWE   * 型号:L9-75KE   * 型号:L9-75KWE   * 型号:L9-75KWE-1   * 型号:L9-75KKY   * 型号:L9-75KKY-1   * 型号:L9-75KJK-20   * 型号:L9-75JKJ-20


- 产品说明

1.6/5.6(L9)型产品是一种具有螺纹、卡锁机构的连接器,它广泛应用于邮电通信设备、数字配线装置,无线电仪器等射频回路中连接射频同轴电缆用,并能与IEC60169-13规定的产品相互换。

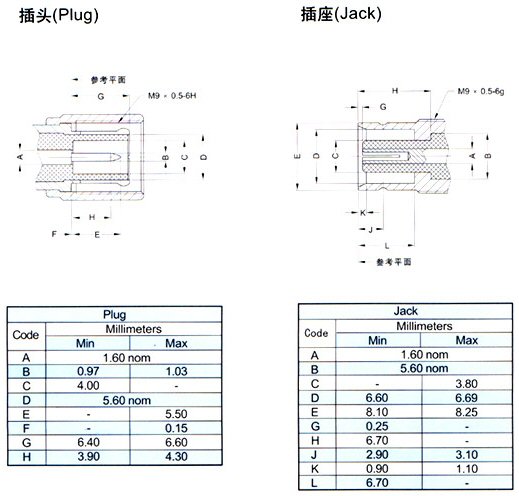

- 界面尺寸


- 主要技术特性

温度范围           -40~+85°C
振    动           00m/s2 (10~500Hz)
特性阻抗           75Ω
频率范围           DC~1GHz
工作电压           330V max (有效值)
耐    压           1000V rms (海平面有效值)
接触电阻
内导体之间         ≤ 4 mΩ
外导体之间         ≤ 2 mΩ
绝缘电阻           ≥ 10000 MΩ
耐用性             ≥500次

- 材料与涂覆

壳体           黄铜                   镀亮镍
插针           黄铜                   镀硬金
插孔           铍青铜                 镀硬金
弹性接触件     铍青铜或锡青铜         镀硬金
绝缘体         聚四氟乙烯
压接套         铜合金                 镀镍或镀金
o型密封件      硅橡胶 6146

- 适用技术标准

CECC 22240;
IEC 60169-13;
DIN 47295.
