SMB系列小型射频同轴连接器



* 型号:SMB-C-TK1.5   * 型号:SMB-C-TK1.5-1   * 型号:SMB-C-TKW1.5   * 型号:SMB-C-JF1.5   * 型号:SMB-C-ZJY1.5   * 型号:SMB-50ZJY-2   * 型号:SMB-50ZJY-3   * 型号:SMB-50ZJE   * 型号:SMB-50ZJE-1   * 型号:SMB-JJJ   * 型号:SMB-50KK   * 型号:SMB-50JJ   * 型号:SMB-50KJ   * 型号:SMB-50KKK   * 型号:SMB-C-75ZJ1.5   * 型号:SMB-C-75ZJ2-1   * 型号:SMB-C-75ZJ2-2   * 型号:SMB-C-75ZJW1.5   * 型号:SMB-50JJJ   * 型号:SMB-C-75JK1.5   * 型号:SMB-C-75TKW1.5   * 型号:SMB-C-75TK2   * 型号:SMB-C-75TK2-1   * 型号:SMB-C-75ZJY   * 型号:SMB-C-75TKY   * 型号:SMB-75TKE   * 型号:SMB-75ZJWE   * 型号:SMB-75TKWE   * 型号:SMB-75ZJE


- 产品说明

 SMB 系列产品是一种推入锁紧式连接器,它具有体积小、重量轻、电性能优良、使用方便的特点,适用于无线电设备及电子仪器的射频回路中连接射频同轴电缆用。

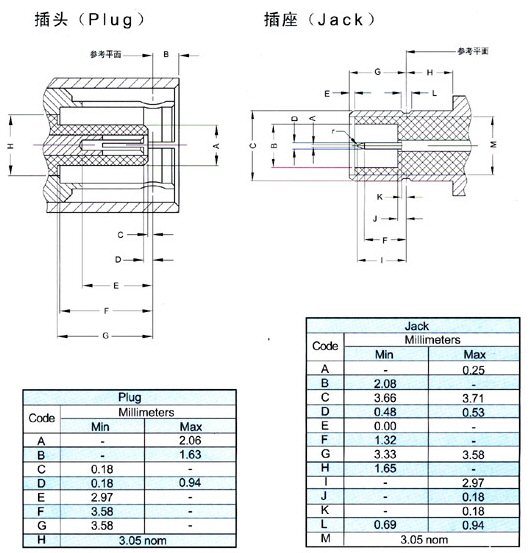

- 界面尺寸


- 主要技术特性

温度范围                  -65~+165°C (PE Cable -40~+85°C)
特性阻抗                  50Ω,75Ω
频率范围                  DC~4GHz(50Ω); 0~2GHz(75Ω)
工作电压                  335V max (有效值)
耐    压                  1000V rms (海平面最小值)
接触电阻
内导体之间                ≤ 6 mΩ
外导体之间                ≤ 1 mΩ
绝缘电阻                  ≥ 1000 MΩ
电压驻波比         直式   ≤ 1.25
                   弯式   ≤ 1.45
耐用性                    ≥500次(cycles)

- 材料与涂覆

壳体           黄铜           镀硬金
插针           黄铜           镀硬金
插孔           铍青铜         镀硬金
弹性接触件     铍青铜         镀硬金
绝缘体         聚四氟乙烯
压接套         铜合金         镀镍或金
o型密封件      硅橡胶 6146

- 适用技术标准

MIL-C-39012;
CECC 22130;
IEC 60169-10.
