F系列射频同轴连接器



* 型号:F-C-75J3   * 型号:F-C-75JW3   * 型号:F-C-75KY1.5   * 型号:F-75J-1   * 型号:F-75K-3   * 型号:F-75KY   * 型号:F-75KY-1   * 型号:FL10-75KY   * 型号:FL10-75KY-M   * 型号:FL10-75K-8   * 型号:F-J-M6   * 型号:FL10-C-75J1.5   * 型号:FL10-C-75J1.5-1/1.5-2   * 型号:F-C-75J2   * 型号:F-C-75J3   * 型号:F-75J5-1(T-1)   * 型号:F-J315   * 型号:F型防水座   * 型号:F-75KK   * 型号:F-10-75KK   * 型号:F/FL10-75JK   * 型号:F-KKY   * 型号:FL10-KKY


- 产品说明

 F型连接器典型用于75Ω电缆分配系统,特别是CATV,广播电视网络,它既可用于有阻抗匹配要求的场合,也可用于非匹配场合。其特点是螺纹连接、插合方便、价格适宜。
F型连接器可与国际上同类产品互换使用。FL10产品为M10X0.75螺纹,结构、性能与F型相同。

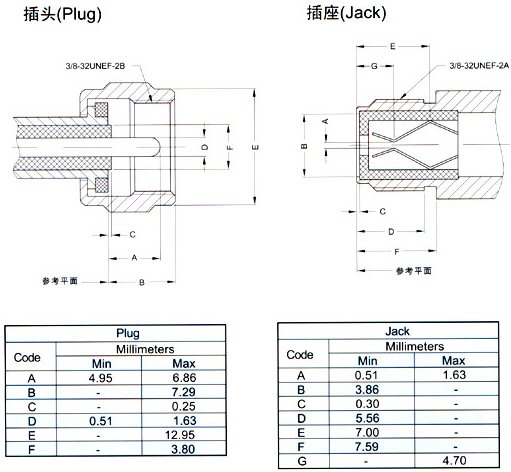

- 界面尺寸


- 主要技术特性

温度范围              -40~+60°C
振    动              100m/s2 (10~500Hz)
特性阻抗              75Ω
频率范围              DC~1GHz
工作电压              170V max (有效值)
耐    压              500V rms (海平面有效值)
接触电阻
内导体之间            ≤ 10 mΩ
外导体之间            ≤ 5 mΩ
绝缘电阻              ≥ 1000 MΩ
电压驻波比    直式    ≤ 1.20
              弯式    ≤ 1.30
耐用性                ≥500次(cycles)

- 材料与涂覆

壳体           黄铜                镀亮镍
插针           黄铜                镀金或银
弹性接触件     锡青铜              镀金或银
绝缘体         聚四氟乙烯或聚乙烯
压接套         铜合金              镀亮镍

- 适用技术标准

IEC 60169-24
